近日，我院“环境功能材料与污染控制”湖南省高校科技创新团队青年教师兰东辉副教授与贵州大学陈鹏副教授、刘飞教授合作在压电光催化全解水析氢和产氧方面取得突破性进展，相关研究成果以“Local polarization redistribution in ZnmIn₂S_3+mfor the enhancing synergeticpiezo-photocatalytic overall water splitting”为题在国际知名期刊《Journal of Colloid and Interface Science》（JCR一区，TOP期刊，IF = 9.9）上发表。兰东辉博士为共同通讯作者，太阳集团贵宾会首页为通讯单位。

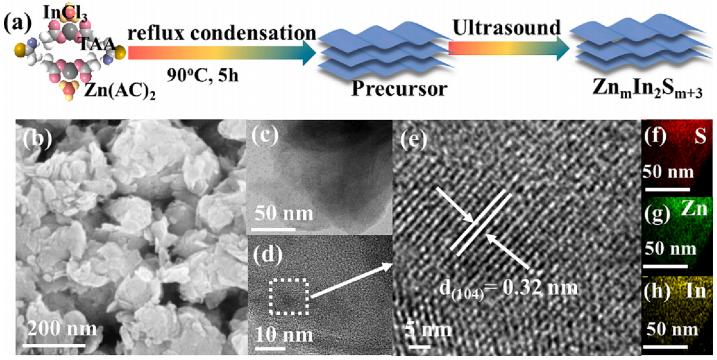

兰东辉博士紧密围绕国家重大战略需求，以科技创新支撑“碳达峰碳中和”工作，开展光催化产氢研究，他们采用简单的低温水热法制备了片状Zn_mIn₂S_m+3(m = 1-3)(ZnIn₂S₄, Zn₂In₂S₅和Zn₃In₂S₆)。Zn₂In₂S₅表现出优异的压电光催化全分解水性能(H₂/O₂: 4284.72/1967.00μmol g^-1h^-1)，是光催化性能的1.77倍。此外，优化后的Zn₂In₂S₅的D₂O分解性能得到了显著的提高。Zn_mIn₂S_m+3中Zn₂In₂S₅优异的性能主要归因于Zn₂In₂S₅中Zn-S键的结构收缩和局部极化增强了压电响应和表面电荷积累，有利于电荷转移，降低了水的活化能。该工作为设计新型压电光催化剂提供参考。

兰东辉博士紧密围绕国家重大战略需求，以科技创新支撑“碳达峰碳中和”工作，开展功能碳材料和新能源纳米材料相关研究。其主持湖湘青年英才人才项目1项、省自科项目2项和省教育厅项目2项，以第一作者或通讯作者发表论文17篇（SCI一区10篇），授权专利10项。论文链接：https://www.sciencedirect.com/science/article/pii/S0021979724007082

（审核：严明 张儒 刘思博）
